品名:哈氏C-22合金材料

材 质:Harrington alloy C22

规格范围:板材(0.3mm-150mm).棒材(Φ2-Φ470)

价格说明:该产品报价为出厂不含税价格,增值税税率为13%

友情提醒:近期不锈钢材料行业价格波动幅度较大,具体单价请来电咨询

生产周期:根据订货量而定,具体情况请参见我司企业网站具体规格生产周期


商品详情

哈氏C-22合金是一种Ni-Cr-Mo合金,它对点蚀、缝隙腐蚀、晶间腐蚀和应力腐蚀断裂均有极强的抵抗力。Ni、Cr、Mo和W的共同作用,使哈氏C-22合金在较大的氧化和还原性环境范围内具有优异的耐蚀性能。

哈氏C-22合金在大多数苛刻的环境中有突出的耐蚀性能,它对焊接操作或锻造操作中晶间碳化物的析出和多元相的产生有抵抗性能。

哈氏C-22合金被广泛地应用于烟气脱硫系统、纸浆和造纸工业中的漂白系统、垃圾焚化炉、化工厂、制药厂和放射性垃圾储存等工业领域。

哈氏C-22合金强度高,并且有良好的延展性、焊接性和成形性能,因此在ASME和ASTM标准中都有一致的详细叙述。其材料产品形式有板材、带材、管材、棒材和锻件等。

ASME和ASTM有关哈氏C-22合金材料的标准
产品形式 说明
ASTM ASME
板材、带材 B575 SB575
管材(有缝) B619 SB619
B626 SB626
管材(无缝) B622 SB622

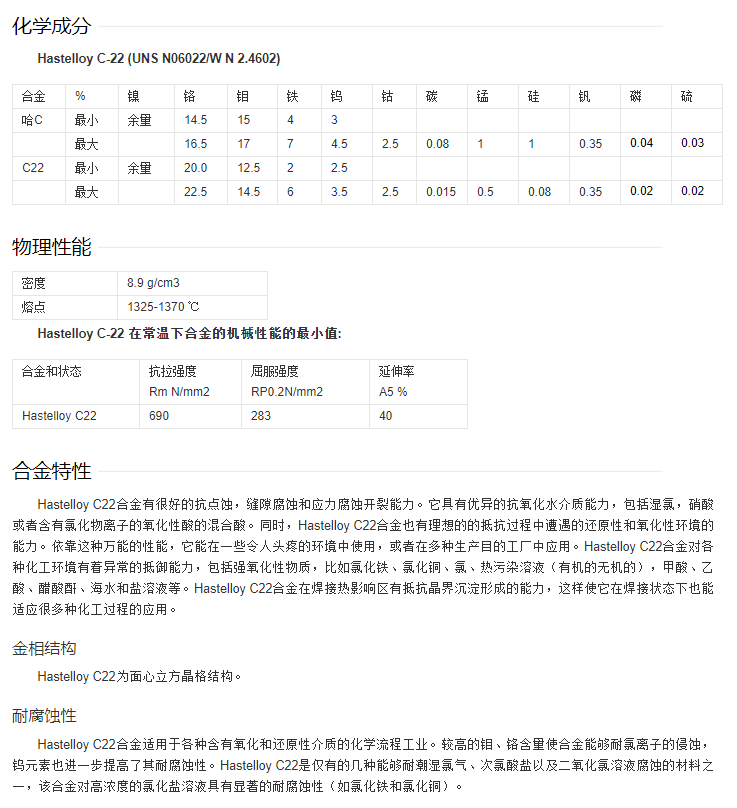

化学成分
化学元素 UNS标准范围(重量百分比)
C 0.015max
S 0.02 max
Si 0.08 max
Cr 20.0~22.5
Mo 12.5~14.5
V 0.35 max
Co 2.50 max
W 2.50~3.50
Fe 2.00~6.00
Ni 余量

物理性能
具有典型化学成分的C-22合金退火状态下的物理性能
项目 数值 单位
22℃时的密度 8.62 g/cm3
熔化温度范围 1354-1388 ℃
53℃时的热传导系数 9.4 W/m-K
20-217℃的热膨胀系数 12.44 μm/m/℃
22℃时的比热 422 J/kg-℃
22℃时的弹性模量 207 GPa

焊接性能
哈氏C-22合金的焊接性能非常好,它可以很容易地以钨极气体保护焊、金属极气体保护焊、埋弧焊等方法焊接,填料金属要求有与之相匹配的化学成分。

机械性能
哈氏C-22合金具有良好的热加工性能。其退火状态室温下的机械性能如下表所示,测试板材厚度范围4.76mm到50.8mm.
项目 典型板材 ASTM B575
屈服强度(0.2%变形) 345MPa 310*MPa
抗拉强度 724MPa 690*MPa
延伸率%(51mm) 67% 45%
硬度 87HRB 100**HRB
*最小 **最大

相关推荐

了解更多+
© 2019 乾湘 沪ICP备17041476号-1 版权所有:上海乾湘不锈钢有限公司
