品名:0Cr13Ni5Mo材料

材 质:0Cr13Ni5Mo/F6NM

规格范围:板材(0.3mm-150mm).棒材(Φ2-Φ470)

价格说明:该产品报价为出厂不含税价格,增值税税率为13%

友情提醒:近期不锈钢材料行业价格波动幅度较大,具体单价请来电咨询

生产周期:根据订货量而定,具体情况请参见我司企业网站具体规格生产周期


商品详情

S-135(00Cr13Ni5Mo)(新国标04Cr13Ni5Mo)是在CA-6NM铸钢基础上发展的超低碳马氏体不锈钢。它具有良好的强度、韧性、可焊性及耐磨蚀性能。此钢一改高碳马氏体以形成碳化物的强化手段,而以具有高韧性的低碳马氏体的形成并以镍、铝等舍金元素补充强化为主要强化手段。通过适当的热处理使之具有低碳板条状马氏体与逆转变奥氏体的复合组织,从而既保留了高的强度水平又具有良好的韧性和可焊性。本钢适用于厚截面尺寸且要求具有良好可焊性的使用条件,如大型水电站转轮、转轮下环以及石油工业耐蚀管线等。对于一些小截面尺寸的应用,钢的含碳量可适当提高。
标准:GB/Tnbsp;
1.化学成分
00Cr13Ni5Mo钢的化学成分(%):C≤0. 03,Si≤0.80,Mn0.4~1.0,Cr12~14,Ni4~6,M00.5~1.O,P&leS≤0.035。
00Cr3Ni5Mo钢在自来水中的疲劳性能见图该钢在水中的腐蚀疲劳性能优于瑞典的2RMZ铸钢。
2. 力学性能
屈服强度δs ≥ 620 Mpa 抗拉强度δh ≥ 790 Mpa 延伸率δ/% ≥ 15 断面收缩率(Ψ) ≥ 55 布氏硬度 室温 ≤ 295
3.耐磨蚀性能
在含泥砂的水中磨蚀性能优于奥氏体不锈钢和一般的马氏体不锈钢。表汇总了00Cr13Ni5Mo钢与其他材料的对比试验结果。
4.工艺性能
00Cr13Ni5Mo钢具有良好的热加工和热弯成型性能。热加工的加热温度可参照18-8型不锈钢,特厚板的热弯成型宜在700~1000℃进行。

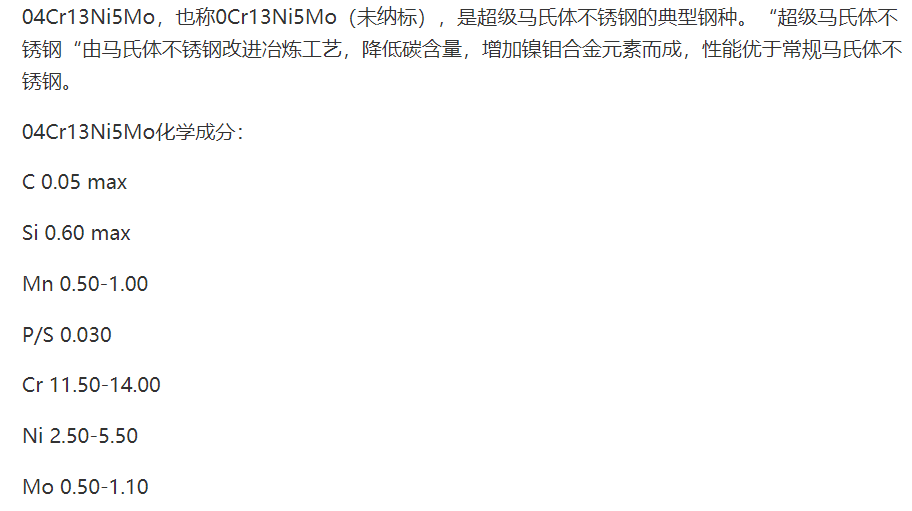

00Cr13Ni5Mo钢具有良好的焊接性能,配套焊接材料为000Cr17Ni6Mo。对于特厚板经多道次焊接,其热影响区仍具有良好的综合性。04Cr13Ni5Mo,也称0Cr13Ni5Mo(未纳标),是超级马氏体不锈钢的典型钢种。“超级马氏体不锈钢“由马氏体不锈钢改进冶炼工艺,降低碳含量,增加镍钼合金元素而成,性能优于常规马氏体不锈钢。

04Cr13Ni5Mo化学成分:

C 0.05 max
Si 0.60 max
Mn 0.50-1.00
P/S 0.030
Cr 11.50-14.00
Ni 2.50-5.50
Mo 0.50-1.10

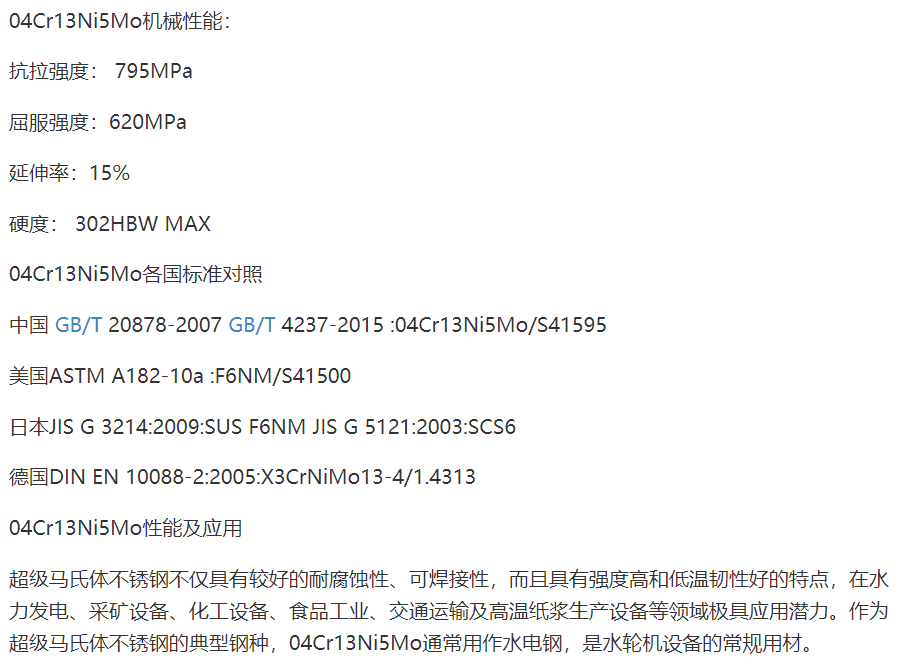

04Cr13Ni5Mo机械性能:
抗拉强度: 795MPa
屈服强度:620MPa
延伸率:15%
硬度: 302HBW MAX
04Cr13Ni5Mo各国标准对照
中国 GB/T 20878-2007 GB/T 4237-2015 :04Cr13Ni5Mo/S41595
美国ASTM A182-10a :F6NM/S41500
日本JIS G 3214:2009:SUS F6NM JIS G 5121:2003:SCS6
德国DIN EN 10088-2:2005:X3CrNiMo13-4/1.4313
04Cr13Ni5Mo性能及应用
超级马氏体不锈钢不仅具有较好的耐腐蚀性、可焊接性,而且具有强度高和低温韧性好的特点,在水力发电、采矿设备、化工设备、食品工业、交通运输及高温纸浆生产设备等领域极具应用潜力。作为超级马氏体不锈钢的典型钢种,04Cr13Ni5Mo通常用作水电钢,是水轮机设备的常规用材。


相关推荐

了解更多+
© 2019 乾湘 沪ICP备17041476号-1 版权所有:上海乾湘不锈钢有限公司
